Gönderen Konu: VAGON TADİLATLARI  (Okunma sayısı 23796 defa)

0 Üye ve 1 Ziyaretçi konuyu incelemekte.

Çevrimdışı ihsan

  • Ihsan Günder
  • Kurul Üyesi
  • Forum Üyesi
  • Yer: istanbul
  • Yaş: 68
  • İleti: 988
Ynt: VAGON TADİLATLARI
« Yanıtla #20 : Nisan 14, 2007, 13:44:22 »
Teoman bey
Ellerinize vede bilgilerinize sağlık,uygulamayı bizimle paylaştığınız için teşekkürler.

Nedim bey: Bir önceki sayfada kumlama tekniğinden bahsetti.Nedim bey, Teoman beyin kullandığı çıkartmanın TCDD harflerini oyun çıkarın,oyulmuş kağıdı herhangi bir mikroskop lamı üzerine yapıştırın bunu kumlatın lamın üzerinden oyulmuş kağıdı çıkarınca camın üzerinde TCDD yazısı buzlu görüntü olarak çıkar.Bu metotla cam,PVC üzerine istediğiniz görüntüyü buzlu olarak uygulayabilirsiniz.
Bu forumda bulunan diğer arkadaşlarım haklı olarak bana veya Nedim beye 'bizim bukadar teknik alt yapımız yok' diye haklı olarak sitem edebilirler veya bu konu bizi aşıyor diye bana kızabilirler.
Özellikle şunu belirteyim kumlama ile herhangi bir uygulamaya ihtiyaç duyabilecek arkadaşlarıma bila ücret herzaman yardıma hazırım.
SYGLR

Çevrimdışı driver-x

  • Forum Üyesi
  • Yer: ?zmir
  • Yaş: 53
  • İleti: 58
Ynt: VAGON TADİLATLARI
« Yanıtla #21 : Nisan 14, 2007, 20:28:39 »
Teoman hocam vagonu çok güzel kurtarmışsın.Eski halinden eser kalmamış.Süper olmuş süper....
Vagon üstlerini TS Metalizermi boyadın yoksa normal silvermi boyadın.
THIS IRON HORSE READY TO GO!!!

Çevrimdışı Teoman Kardaşlar

  • Teoman Kardaşlar
  • Kurul Üyesi
  • Forum Üyesi
  • Yer: izmir
  • Yaş: 62
  • İleti: 2460
Ynt: VAGON TADİLATLARI
« Yanıtla #22 : Nisan 14, 2007, 22:45:46 »
Ferda, Ümit, Serhat, HevyMachine, İhsan, Sabri beyler güzel düşünceleriniz için teşekkürler.

İhsan bey, bilgi ve deneyimlerinizi bizlerele paylaşmak istemeniz son derece takdir edilecek bir davranıştır. Bilgi; insanlar için en değerli olgudur. Size hiçbirkişinin kızacağını tahmin bile edemem.
Değerli bilgileriniz için çok teşekkürler.

Sabri bey, vagon üstlerine Testors marka metalizer boya uygulamadım.
Uyguladığım boya: Humbrol marka 'Metal Cote' Polished Steel 27003.
Çelik rengi olan bu boya Testors'un çok ince kıvamıda selülozik metalizer boyasından farklı olarak daha koyu kıvamda ancak sentetik özellikte tinersiz kullanılabilen akışkanlığı orta kıvamda bir boya.


Saygılar
Teoman Kardaşlar

Çevrimdışı driver-x

  • Forum Üyesi
  • Yer: ?zmir
  • Yaş: 53
  • İleti: 58
Ynt: VAGON TADİLATLARI
« Yanıtla #23 : Nisan 15, 2007, 00:03:11 »
Teşekkür ederim Teoman Hocam,TS olmamakla birlikte yine bufing(polished) bir boya kullanmışsınız.
Bence en doğru tercih olmuş hocam,bufing yani polished boyaların daha gerçekçi tonlama yaptığını düşünüyorum.Zaten modelde süper görünüyor.
 :) :)
THIS IRON HORSE READY TO GO!!!

Çevrimdışı Teoman Kardaşlar

  • Teoman Kardaşlar
  • Kurul Üyesi
  • Forum Üyesi
  • Yer: izmir
  • Yaş: 62
  • İleti: 2460
Ynt: VAGON TADİLATLARI
« Yanıtla #24 : Nisan 15, 2007, 00:17:43 »
Sabri bey, daha çalışmalarımız bitmedi. Vagon ana gövde ve diğer parçaların boyama işlemleri tamalanacak, daha sonra eskitme çalışmalarına devam edilecek.

Tavanda da, metalik boya üzerinde eskitme çalışmaları yapılacak. Bu çalışmalarda, kirlenme etkisi verilebilmesi için boyanın parlamaması gerekiyor. Kuru pastel boyanın toz haline dönüştürülerek uygulanması için yüzeyin mat olması işlem açısından daha uygun olacaktır.

Bu durumu dikkate alarak metal boya üzerine önce Sealer uyguladım. Tam kuruma sağlandıktan sonra mat vernik uygulayacağım. Kuru pastel uygulaması bu duruma göre daha iyi sonuç verecek.

Saygılar, sevgiler.
Teoman Kardaşlar

Çevrimdışı driver-x

  • Forum Üyesi
  • Yer: ?zmir
  • Yaş: 53
  • İleti: 58
Ynt: VAGON TADİLATLARI
« Yanıtla #25 : Nisan 15, 2007, 11:06:54 »
Sabri bey, daha çalışmalarımız bitmedi.

Teoman hocam,bilirim ince ayar bir titizlikle vagonların hakkını sonuna kadar verirsin.
Eh! artık sonucu birazdaha bekleriz.Kolay gelsin. :)
THIS IRON HORSE READY TO GO!!!

mali87

  • Ziyaretçi
Ynt: VAGON TADİLATLARI
« Yanıtla #26 : Nisan 16, 2007, 13:59:46 »
     Merhaba,Teoman hocam öncelikle sevgi ve saygılarımla siteye yaklaşık bir aydır girmiyordum  kısaca anlatayım ben ufak bir operasyon geçirdim ardından eşim rahatsızlandı sonuç olarak çok şükür iyiyiz. Ara sırı kısaca girip özel mesajlara bakıyordum,bir ay içerisinde site baya yol katetmiş sizde tabir yerindeyse döktürmeye devam ediyorsunuz.Her zaman olduğu gibi güzel işler çıkarmışsınız sizi canı gönülden kutlarım,başarılarınızın devamını dilerim.Ayrıca katkısı olan arkadaşlarıda kutlarım.
     Herşey gönlünüzce olsun,hoşçakalın.


     mali....

mali87

  • Ziyaretçi
Ynt: VAGON TADİLATLARI
« Yanıtla #27 : Nisan 16, 2007, 16:27:21 »
    Teşekkür ederim Okan bey sagolun. :D


     mali...

Çevrimdışı Teoman Kardaşlar

  • Teoman Kardaşlar
  • Kurul Üyesi
  • Forum Üyesi
  • Yer: izmir
  • Yaş: 62
  • İleti: 2460
Ynt: VAGON TADİLATLARI
« Yanıtla #28 : Nisan 16, 2007, 19:31:37 »
Mehmet Ali bey, size ve eşinize geçmiş olsun dileklerimle, sağlıklı uzun bir yaşam geçirmenizi temenni ederim.
Allah birdaha sizlere sağlıkla ilgili sorunlar yaşatmasın.
Yaşamınızın tüm güzellikleri ve iyilikleri sizlerle olsun.

Trenmodelciliğimizle ilgli güzel düşüncelerinizden dolayı çok teşekkür ederim.
Elimizden geldiği kadar sizlerle bildiklerimi paylaşmaya gayret ediyorum. Bu güzel hobi sevdası benliğimizi sarmış birkere bırakamıyoruz.
Şu anda vagonlarımızın tadilat çalışmalarına devam ediyorum. İlerleyen saatlerde yaptıklarımı sizlerle paylaşacağım
Görüşmek dileğiyle.

Saygılar, sevgiler.
Teoman Kardaşlar

Çevrimdışı Teoman Kardaşlar

  • Teoman Kardaşlar
  • Kurul Üyesi
  • Forum Üyesi
  • Yer: izmir
  • Yaş: 62
  • İleti: 2460
Ynt: VAGON TADİLATLARI
« Yanıtla #29 : Nisan 18, 2007, 20:20:43 »
Saygıdeğer trenmodelciler, vagonlara ağırlık parçaları ile çalışmalarımıza devam ediyoruz.

Vagonlarımızda ağırlık bulunmadığından, ray üzerinde özellikle dönüşlerde raydan çıkma sorunları yaşanabilir endişesiyle birlikte, raya tam oturup, dingillerin rahatça hareket etmesini sağlamak için ağırlık koyma gereksinimi düşündüm.


Vagonumuzun iç ölçülerini alıp, ona göre bir ağırlık koymak
gerekçesiyle kartondan kalıp çıkarma işlemi için çizim yaptım.
Öncelikle dıştan çizip ona göre iç kalıbı almayı düşündüm.


İç ölçüsünü alarak, uygulayacağımız ağırlığın durumuna göre ölçü
belirlememiz gerekli oldu. Vagonun içinde bulunan bojilerin girdiği
delikleri ve ortada bulunan boru şeklindeki uzantıyı da dikkate alarak
kalıpta delinecek yerleri  belirledim.
Bu delikler aynı zamanda konulacak ağırlığın sağa sola kaymasını
önleyerek, hem dengenin bozulmamasını,  hem de içerideki ağırlığın
ses yapmamasını sağlar.


Ağırlığın vagonun içine rahatça girmesini sağlamak için eninin
2.5 cm, boyunun bojilerin üst tarafına gelecek şekilde 19 cm olmasına
karar verip ona göre çizim yaptım.


Kalıp olarak kullanacağım kartonu deneme yapıp, bu karton ölçüsüne
göre ağırlıkları yaptırmayı düşündüm.

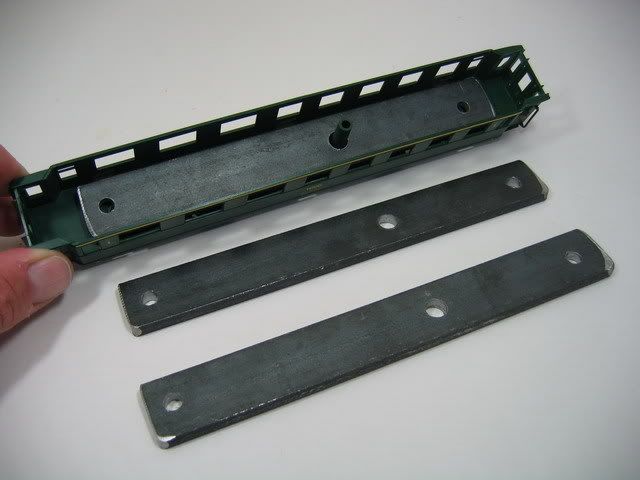

Ağırlık malzemsi olarak lama demiri uygun buldum.


Bir demirciye gidip hazırladığım karton kalıba göre lama demirden
üç adet parça kestirip, deliklerini  deldirdim.


Hazırlanan ağırlık parçalarını, vagonlara yerleştirdim. Böylece ağırlık
sorununu da çözmüş olduk.

Saygılar
Teoman Kardaşlar

avsalı

  • Ziyaretçi
Ynt: VAGON TADİLATLARI
« Yanıtla #30 : Nisan 18, 2007, 21:16:36 »
Sayın Teoman Bey öncelikle emeğiniz için tebrik ederim. aklıma bir konu takıldı.hazırlanan lama demir ağırlıkları acaba kaç gr geliyor .250 gram dan fazlamı eğer fazlaysa üç veya dort vagon için uygulandığında 1 kg gibi bir ağrlık yapar .bu lokoyu zorlarmı. saygılar.

Çevrimdışı Teoman Kardaşlar

  • Teoman Kardaşlar
  • Kurul Üyesi
  • Forum Üyesi
  • Yer: izmir
  • Yaş: 62
  • İleti: 2460
Ynt: VAGON TADİLATLARI
« Yanıtla #31 : Nisan 19, 2007, 07:34:40 »
Ömer bey ve Ümit bey, nazik düşünceleriniz için çok teşekkürler.


Ağırlık demiri 166 gram


Lima yolcu vagonu metal dingilli 132 gram


Bizim yaptığımız Jouef marka vagon, ağırlık demiri+2 boji+4 metal dingil 232 gram

Buharlı bir lokomatif 5 adet 132gr ağırlığındaki vagonları çekebiliyor.
5 X 132= 660gr

Bizim tadilat ettiğimiz vagonlar 3 adet olduğuna göre, 3 X 232=696gr
yapıyor. Bu duruma göre Liliput Br 52 Buharlı lokomatif 3 adet Jouf marka vagonu çekebilir.
Yine de Loko+3 vagonu test edip bakacağım.

Saygılar, sevgiler.
Teoman Kardaşlar

Çevrimdışı Teoman Kardaşlar

  • Teoman Kardaşlar
  • Kurul Üyesi
  • Forum Üyesi
  • Yer: izmir
  • Yaş: 62
  • İleti: 2460
Ynt: VAGON TADİLATLARI
« Yanıtla #32 : Nisan 19, 2007, 21:27:07 »
Test sürüşü videosu aşağıdadır.
Ağırlık konmuş vaziyette bir süre çalıştırdıktan sonra ağırlıkları çıkartıp tekrar sürüşü devam ettirdim.
Rayların kenarında ağırlıklar görülmektedir. Ancak trenin hızında fazla bir fark görülmedi.

<embed width="430" height="389" type="application/x-shockwave-flash" wmode="transparent" src="http://vid179.photobucket.com/player.swf?file=http://vid179.photobucket.com/albums/w293/kardaslart/BR521.flv"></embed>
« Son Düzenleme: Nisan 20, 2007, 16:39:22 Gönderen: teoman »

Çevrimdışı driver-x

  • Forum Üyesi
  • Yer: ?zmir
  • Yaş: 53
  • İleti: 58
Ynt: VAGON TADİLATLARI
« Yanıtla #33 : Nisan 19, 2007, 22:12:53 »
Teoman Hocam,ellerine sağlık.Hem çalışman hemde ortaya koyduğun anlatım süper.
Videoda harika olmuş. :)
THIS IRON HORSE READY TO GO!!!

HevyMachine

  • Ziyaretçi
Ynt: VAGON TADİLATLARI
« Yanıtla #34 : Nisan 20, 2007, 13:08:30 »
Sn.Teoman Bey,
Bu müstesna çalışmanızla ortaya koymuş olduğunuz eseri tebrik deiyorum.
Selamlar,saygılar.

Çevrimdışı Teoman Kardaşlar

  • Teoman Kardaşlar
  • Kurul Üyesi
  • Forum Üyesi
  • Yer: izmir
  • Yaş: 62
  • İleti: 2460
Ynt: VAGON TADİLATLARI
« Yanıtla #35 : Nisan 20, 2007, 21:05:01 »
Sabri bey, HevyMachine, Ümit bey, ilginiz için  çok teşekkürler.
Ümit bey, sizlerle bu güzel hobby adına bilgi paylaşmak, benim açımdan çok keyif verici güzel bir duygudur.

Bu tür güzel paylaşımların hiç bir şekilde karşılığı olmaz. O bakımdan son derece rahat olun, sizlerin dostluğu, samimi yaklaşımlarınız hepimizin en büyük kazançlarıdır.

Çalışmalarımıza devam ediyoruz.

Bu akşam yaptığım çalışmaların bir kısmını sizlerle paylaşmaya devam ediyorum.

Vagonlarımızın dış alt kısımlarıda tavanlarda olduğu gibi gövde ile
aynı renk olduğundan bu bölümleri de siyah boyamamız gerekir.


Airbrushla siyah rengimizi atıyoruz. Boya atacağımız alnın dışıdaki
yerleri bantla maskelemeyi unutmuyoruz.
Özellikle airbrushla yapılan boyamalarda maskeleme çok önemlidir.
İstenmeyen boya kaçaklarını, bantlama yöntemiyle önleyebiliriz.


Siyah boya uygulamasından sonra vagonumuzun alt kısmının
yandan görüntüsü.


Boji ve körüklerimizi de siyaha boyuyoruz. Bu parçalar koyu gri
plastik olarak kalıptan çıktığı gibi kullanılmış. Bizde, eskitme
çalışmasına daha elverişli olması açısından bu parçaları mat siyaha
boyuyoruz.
Sol taraftaki boyanmış boji, sağ taraftaki boyanmamaış boji.

Saygılar
Teoman Kardaşlar

Çevrimdışı Teoman Kardaşlar

  • Teoman Kardaşlar
  • Kurul Üyesi
  • Forum Üyesi
  • Yer: izmir
  • Yaş: 62
  • İleti: 2460
Ynt: VAGON TADİLATLARI
« Yanıtla #36 : Nisan 20, 2007, 21:45:04 »
Ümit bey, çok memnun olurum. Okulların , tatiline denk gelmesi, zaman açısından da çok mükemmel olur.
Birlikte büyük bir zevkle modellerinize yönelik,birleştirme,  boya ,eskitme, çıkartma vb. işleri yaparız.

Şu anda vagon altları, bojiler tamamlandı. Şimdi körükleri boyuyorum.
Bir yandan çalışıyor, bir yandan da forumu takip ediyorum. İnanın çok keyifli oluyor.

Saygılar, sevgiler.
Teoman Kardaşlar

Çevrimdışı Teoman Kardaşlar

  • Teoman Kardaşlar
  • Kurul Üyesi
  • Forum Üyesi
  • Yer: izmir
  • Yaş: 62
  • İleti: 2460
Ynt: VAGON TADİLATLARI
« Yanıtla #37 : Nisan 21, 2007, 00:36:46 »
Çalışmamız devam ediyor.



Tüm bojiler,körükler ve vagon alt bölümleri siyaha boyanıp verniklendi.
Bojilerden eskitme çalışmalarına başlandı.Yine kuru pastelimizle
bojiler üzerinde metal kısımların pas ve kirlilik etkileri verilmeye çalışıldı.


Dingilleri de unutmadık. Çok parlak olan bu tekerleklerin eskitilmesi
gerekiyordu. Öncelikle metalin parlaklığını almak için dış kısımlarına
mat vernik sürdük. Daha sonra siyah ve kahverengi kuru pastel boya
ile gerekli müdahaleler yapıldı.


Bu fotoda sizlere farkı göstermek istedim. Yukarıdaki boji eskitilmiş
aşağıdaki ise sadece siyaha boyanmış eskitilmemiş halde ki görünümleri.
Üst sağdaki tekerleğe dikkatinizi çekmek isterim. Diğer tekerleklerle
kıyasladığımızda Mat vernikli ve kuru pastel boya müdahaleli şekliyle
çok parlak metal görünümünden ne kadar farklı görülüyor.

Saygılar
Teoman Kardaşlar


avsalı

  • Ziyaretçi
Ynt: VAGON TADİLATLARI
« Yanıtla #38 : Nisan 21, 2007, 00:45:52 »
teoman bey eskitme çalışmanıza hayranım bende vagonun biri ile başladım ama küçük parçaları tutacak o sizdeki mengeneden yok bende onu nerden temin edebiliriz acaba . şu vagona bir bakarmısınız resmi daha sonra kaldıracağım fikrinizi almak istedim. saygılar.

Çevrimdışı Teoman Kardaşlar

  • Teoman Kardaşlar
  • Kurul Üyesi
  • Forum Üyesi
  • Yer: izmir
  • Yaş: 62
  • İleti: 2460
Ynt: VAGON TADİLATLARI
« Yanıtla #39 : Nisan 21, 2007, 00:55:02 »
Ömer bey, merhabalar.
Masa akrobatını, 4 yıl önce İzmir kuyumcular çarşısında, kuyumcu malzemeleri satan bir dükkandan almıştım.

Sizin için bir ara gidip bakabilirim. Vagonlarınızın fotoğrafını kesinlikle kaldırmayın. Her yapılan çalışmanın  değeri vardır.

Bence gayet iyi, yaptıkça denedikçe daha da iyi olacaktır çalışmalarınız.

Saygılar, sevgiler.
Teoman Kardaşlar
