Hornby Digital sistemi ile ilgili bilgiler.
« : Aralık 22, 2006, 20:06:21 »
Merhaba,

Hornby'nin yeni ürünü Digital Sistemlerle ilgili genel bilgileri vakit buldukça aktaracağım.

Şimdilik İngilizce bilgileri koyuyorum fırsat buldukça Türkçe'ye çevireceğim.

Fiyatlar hakkında bilgi:

Setlerin fiyatları 500 YTL ile 1,100-1200 YTL arasında olabilir. Bu setlerin içinde "basic" veya "elite" kontrol sistemleri olacak yani daha sonra ekleyeceğiniz locoları da kontrol edebileceksiniz.  Locolar için decoderler 35 YTL civarında olacak. Bunları başka trenlere de takabilirsiniz.

Tek başına kontrol üniteleri ise Basic 250 YTL ve Elite 500 YTL olacağını tahmin ediyoruz.

Makas ve aksesuar dekoderleri ise daha yüksek. 125 YTL gibi. Ancak bu modül 4 makas veya aksesuar kontrol edebiliyor. Bazı durumlarda paralel kullanarak aynı çıkıştan makas/sinyal, makas/makas kombinasyonları ile (paralel bağlamalar ile) daha fazla aksesuarı da kontrol edebilirsiniz.

Ürünler 25 Aralıkta ;Türkiye'ye geliyor ancak gümrükten çekme işlemi de 2-3 gün sürebilir. Son fiyatlar ve forum üyelerine ayrıca bir indirim yapıp yapamıyacağımızı o zaman görebileceğiz.

---------------------------------------

Hornby digital sistemleri XpressNet Protokolü üzerine inşa edilmiş olduğu için bu protokolü kullanan diğer üreticilerin lokolarını ve diğer aygıtlarını kullanabilirsiniz.

Hornby Digital Command Control Features: (Genel Bilgiler)

    * Multiple train control on all parts of a model railway layout with minimal wiring
    * Independent control or double heading control
    * Coaches with lights stay lit even when the train is stationary
    * Realistic train movement with each model being able to be given levels of 1-99 acceleration/deceleration settings
    * LED display shows at a glance which locomotive is under control and with the Hornby 'Elite' even more information is available
    * Locomotive decoders are simple to code and program
    * The keyboard is straight forward to use making assigning a locomotive simplicity itself.

    * Point operation means fewer wires than with a conventional control and no switches!
    * Facility on the Select for a larger 4amp power pack. More power means more trains running at one time!
    * Designed to be NMRA compatible
    * The Hornby 'Elite' supports RailCom ID detection® Lenz Syztems
    * Both the 'Select' and 'Elite' support 14, 28 and 128 Speed steps
    * XpressNet socket for layout development
    * The 'Select' may also be used as a Walkabout companion to the 'Elite'


Şimdilik temel olarak 2 sistem var.

Hornby 'Select' Digital ve Hornby 'Elite' Digital.

Select Digital 60 lokomotif, 40 aksesuar kontrol edebilir aynı anda 10 treni hareket ettirebilir.

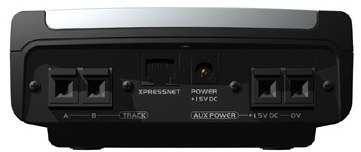

The Hornby “Select” unit is an ideal way to enter the digital age of controlling a model railway.

The following are some of the many features and benefits that the Hornby Select digital Control has to offer:

    * Controls up to 10 trains simultaneously, provided the necessary power is available.
    * The 1 amp power supply included allows for up to three locomotives (providing power is available) to be running at any one time.
    * Supports a maximum four amp power supply (3 amps to the track, 1amp to the accessory outlet) available separately.
    * Incorporates 128 speed steps for smooth control of locomotives.
    * Can programme locomotives with up to 99 levels of acceleration / deceleration.
    * The “Select” Unit supports up to nine functions per locomotive if required.
    * Able to programme up to 59* locomotives or other items containing a locomotive decoder and 40 points or other items that rely on a solenoid for operation. Eg. Electrically operated signals, electrically operated uncouplers and point motors.
    * It should be noted that items containing a locomotive decoder should always be programmed between† 1 - 59. This will ensure that the locomotive will function as expected. All items connected to Accessory Decoders should be programmed between 60 – 99.
    * The “Select” accommodates decoders that incorporate a functioning feed back system.
    * Supports XpressNet protocol.
    * Uncontrolled 15V DC analogue accessory outlet.
    * 2 digit LCD display
    * External boosters can be supported through the XpressNet port. A standard RJ12 six-way cable can be used to connect the Select to a booster which has an RJ12 socket).
    * Up to 9 “Select” units can be connected together for individual control of 9 locomotives providing power is available.
    * The “Select” can be used as a Walkabout Unit when connected to the Hornby “Elite” Digital Unit.


Elite Digital 255 lokomotif, 255 aksesuar kontrol edebilir aynı anda 10 treni hareket ettirebilir. USB port ile PC ye bağlanabilir.

Her bir Elit modele 8 adet Select ilave edebilir ve ilave ettiğiniz her Select modeli ile ayrıca 9 loko daha kumanda edilebilir.

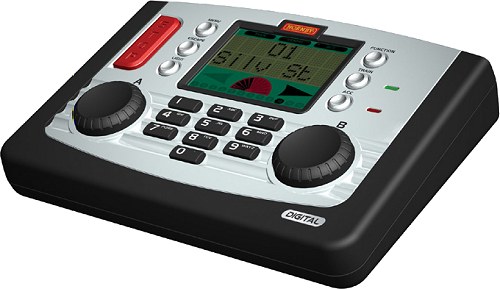

 The Hornby “Elite” Digital Controller is more than capable of answering the needs of most railway layouts – twin control with press dial function, 17 button alpha numeric keyboard, wide function LCD screen, four amp power, as well as having the capabilities of registering 254 locomotive addresses as well as 255 solenoid powered accessory addresses (including point control), plus a USB portal for linking to a Personal Computer.

The Hornby “Elite” unit is an ideal way for the enthusiast to take their train control to a new and advanced level.

The following are just some of the many features and benefits that the Hornby “Elite” Digital Control has to offer:

    * Controls up to 10 trains simultaneously, provided the necessary power is available.
    * The 4 amp power supply included allows for up to nine locomotives (providing power is available) to be running at any one time.
    * The four amp power supply allows for 3 amps to the track with 1 amp to the accessory outlet.
    * Incorporates 128 speed steps for smooth control of locomotives.
    * Can programme locomotives with up to 99 levels of acceleration / deceleration.
    * The “Elite” Unit supports up to nine functions per locomotive if required.
    * Able to programme up to 254* locomotives or other items containing a locomotive decoder and 255 points or other items that rely on a solenoid for operation. Eg. Electrically operated signals, electrically operated uncouplers and point motors.
    * The “Elite” accommodates decoders that incorporate a functioning feed back system.
    * Supports XpressNet protocol.
    * A PC interface socket allows for the upload of new firmware and the use of third party applications.
    * Uncontrolled 15V DC analogue accessory outlet.
    * An LCD screen supports alpha numeric information input.
    * External boosters can be supported through the XpressNet port or by direct connection to the booster outputs. A standard RJ12 six-way cable can be used to connect the Select to a booster which has an RJ12 socket).
    * Up to 8 “Select” units can be connected to the “Elite” for individual control of 9 locomotives providing power is available.
    * The “Select” can be used as a Walkabout Unit when connected to the Hornby “Elite” Digital Unit.
    * The “Elite” unit is Railcom® Lenz Syztems enabled. This communication (occupancy detection) method between a locomotive and controller will not function until the necessary software becomes available. This exciting development enables messages to be sent back to a PC via the XpressNet port. Railcom allows communication from the locomotive to the controller. Occupancy detection and the relaying of location information to a controller and from a controller to a PC will require occupancy detection hardware and a change to the specification of XpressNet and Railcom.
    * Separate Programming Track Outlet
    * The “Elite” is capable of speed profiling locomotives for “double heading”.
« Son Düzenleme: Aralık 22, 2006, 20:15:23 Gönderen: Harun Yamanlar »

Çevrimdışı Harun

  • Administrator
  • Forum Üyesi
  • Yaş: 61
  • İleti: 2877
  • herşey MTK yüzünden...
Ynt: Hornby Digital sistemi ile ilgili bilgiler.
« Yanıtla #1 : Ocak 07, 2007, 03:38:30 »
Özgür selam,

Bir iki konuda katkı yapayım.

Senin madde numaralarına göre.

4. Hızlanma ve durma akselerasyonunu atlamışsın. Her ikisi de ayrı ayrı olmak üzere programlanabiliyor.

5. Function" tuşu ve ilgili tuşa 1 saniye basmak yerine sadece "function" tuşuna da basabilirsin. Her basışta bir sonraki fonksiyona geçiyor.

6. O bizim acelemizden oldu. Avrupa tip fişli olanlar 1 hafta geç geliyordu onun için UK fişli geldi. Ama sonraki siparişler EU fişli geliyor ya da UK adaptörü de yanında veriyoruz. Dediğin gibi her elektrikçide bulunuyor ve 3-4 YTL civarında.

abdusta

  • Ziyaretçi
Ynt: Hornby Digital sistemi ile ilgili bilgiler.
« Yanıtla #2 : Ocak 07, 2007, 11:39:30 »
Aksesuar dekoderi hk ben bilgi vereyim..denedim hem kendi hemde marklin makas motoru rahatlıkla calıstırıyor..hatta sizin yaptıgınız herhangi elektronik bir seyi bu bir vinç e monte ettiginiz motor olabilir kumanda dahi edebilirsiniz..saygılar a.usta

ctekin

  • Ziyaretçi
Ynt: Hornby Digital sistemi ile ilgili bilgiler.
« Yanıtla #3 : Ocak 07, 2007, 11:49:27 »
Erkut bey selamlar,

Hornby decoder'larda 8 ayak olması önemli değil. Bu ayakların her biri ayrı fonksiyona sahip. El kitabında mutlaka bu fonksiyonların ne olduğu yazar. Böylece Fleichmann lokolara kolayca istediğiniz fonksiyonlarla adapte edilebilir.

Ayrıca Hornby'nin kullandığı standartı öğrenebilirseniz Hornby digital sistem ile çalışabilecek başka decoder'lar da bulmak mümkün olabailir (örneğin Marklin'de ESU, Uhlenbrock, vs. kullanılabiliyor).

Digital dünyada çözümler hakikaten tükenmiyor!

Saygılar,

Cem.

ctekin

  • Ziyaretçi
Ynt: Hornby Digital sistemi ile ilgili bilgiler.
« Yanıtla #4 : Ocak 07, 2007, 14:53:00 »
Özgür selamlar,

Decoder üzerindeki ayakların fonksiyon tanımları el kitabında mutlaka olmalı çünkü bunlar sadece Hornby için değil sanırım. Bu durumda fonksiyonlar gösterilmiş olmalı. Ayrıca 8 ayağın 2 tanesi (akım + ve -) dışındakilerin hepsi istenen her yere bağlanabilir diye düşünüyorum, yeterki programlarken uygun şekilde programlansın: yani buhar jeneratörüne uygun voltaj, farlara uygun voltaj gibi.

Cem.

Çevrimdışı Harun

  • Administrator
  • Forum Üyesi
  • Yaş: 61
  • İleti: 2877
  • herşey MTK yüzünden...
Ynt: Hornby Digital sistemi ile ilgili bilgiler.
« Yanıtla #5 : Ocak 07, 2007, 15:32:41 »
Selam,

Decoder bağlantıları ile ilgili şemayı gönderiyorum.



Durma ve hızlanma ivmelerini her loko için ayrı ayrı ve her loko için ayrı ayrı programlayabilirsiniz.

Lambayı yakmak için sadece function tuşuna da basabilirsin. Her basışta bir sonraki fonksiyona geçiyor.

Speed step de aslında çok kolay ama şu anda evde olduğum için tam söyleyemiyorum. Yarın bakıp söylerim.

Erkut abi bir Fleischman getirecek onda deneyeceğiz.

Harun

Çevrimdışı kamyoncu-itulu1

  • okan
  • Kulüp Üyesi
  • Forum Üyesi
  • Yer: istanbul - bahçeşehir
  • Yaş: 32
  • İleti: 400
    • rc kamyon t?r ve iş makineleri
Ynt: Hornby Digital sistemi ile ilgili bilgiler.
« Yanıtla #6 : Ocak 11, 2007, 15:12:22 »
digitalde tüm hatlara elekrıtık ıletımı ıcın farklı bır cozum


638 honby nın kumandanın akım ıleten kablolarının hatta baglayan ray parcasıdır

dıgıtalde eletrık ıletımı ıle ılgılı bır fıkır geldı aklıma , bız kumandadan aldıgımız eletrık ve komutları raya kablo ıle 638 den verıyoruz ya bır takım kablonun ucunu raya akım verıgımız yere paralel olarak baglayalım dıger hatta da ıkıncı bır 638 koyup kabloların acık dıger ucalrını paralel bır sekıden dıger 638 e takarsak dıger hattada bılgı ve akım gonderebılırız boylece makasları kısa devre yapmaya yada atac koymaya hıc gerek kalmaz bu bu uygulamayı 3- 4 dıye devam ettırebılırız  de


« Son Düzenleme: Ocak 11, 2007, 15:14:57 Gönderen: kamyoncu-itulu1 »
BOSTANCI INSAAT RC Construction Channel

CAT: 345D LME Wedico  Liebherr: LR 634 Carson-Leimbach  Mercedes Benz: Arocs3342AK 6x6 Premacon//SK3544AK 8x8 Premacon//NG2638AS 6x6 Wedico//2624LAK6x6 MAN: F90 35.422VFAK 8x8 Wedico-Prem

Çevrimdışı kamyoncu-itulu1

  • okan
  • Kulüp Üyesi
  • Forum Üyesi
  • Yer: istanbul - bahçeşehir
  • Yaş: 32
  • İleti: 400
    • rc kamyon t?r ve iş makineleri
Ynt: Hornby Digital sistemi ile ilgili bilgiler.
« Yanıtla #7 : Ocak 11, 2007, 22:49:07 »
kumandadan kablo cıkıyor ya ve bızde bunu normal sekılde raya baglıyoruz degılmı bunun kablosunu   raya bagladıgımız yere  bır kablo daha baglıyoruz paralel sekılde yanı normalde delıge bır kablo sokarken ıkı kablo sokuyoruz boylece akım dıger kabloyada gecmıs oluyor bu dıger akımlı kabloyuda dıger hatta sankı kumanda cıkısıymıs gıbı baglıyoruz . Burdakı mantık ıletkenlık prensıbı ıkı kabloyu paralel olarak soktugumuz yerde ıkı kablo bırbırıne degerek akımı ıletecektır boylece rayları kısadevre etmeyle hıc ugrasmayacagız
BOSTANCI INSAAT RC Construction Channel

CAT: 345D LME Wedico  Liebherr: LR 634 Carson-Leimbach  Mercedes Benz: Arocs3342AK 6x6 Premacon//SK3544AK 8x8 Premacon//NG2638AS 6x6 Wedico//2624LAK6x6 MAN: F90 35.422VFAK 8x8 Wedico-Prem

Çevrimdışı Haksan

  • Bülent Uzunkaya
  • Forum Üyesi
  • Yer: ANTALYA
  • Yaş: 60
  • İleti: 73
Ynt: Hornby Digital sistemi ile ilgili bilgiler.
« Yanıtla #8 : Ocak 11, 2007, 23:19:02 »
Harun bey merhabalar.Bende bulunan 4 adet fleischmann lokoya dijital dekoder takmak istiyorum.Malüm fleischmann ın kendi dekoderleri ve kontrol centraları el yakıyor.Bendeki lokoların ikisinde 6 bacaklı dekoder var diğer ikisinde hiç yok.Hornby nin dijital dekoderlerini benim lokolara takarsak çalışırmı?Bu dekoderleri takma işide ayrı bir iş.Siz bu dekoderleri takarmısınız.(tabii çalışırsa)
ben 5 hatlı bir kurgu tasarlıyorum.Tabi bu hatlar makaslarla biribirine bağlanacak.Yaklaşık 14-15 adet de makas kullanacağım.İleriye dönük düşünürsek evlerin,vagonların ve sokak lambalarının aydınlatmalarıda olacak.Bu sebeple bu 5 hatta çalışacak lokolar ve diğer şeylerin tamamını bir kontrol central karşılayabilirmi?Karşılamazsa ne yapmam gerekir.Bendeki trafoları ek güç olarak bu dijital control central a bağlayarak ek güç sağlayabilirmiyim.Birde şu adresleme işine açıklık getirimisiniz.

not: siz beni tanımazsınız ama Osman bey sanırım beni unutmamıştır.2000 senesinde sizden 2 Scalextrix set ve bir çok ilave rayını ayrıca Hornby set ve oldukça fazla ray almıştım.Hatta scalextrix için masa ölçülerini size göndermiş ona göre plan çıkarmıştınız.Osman beye de selamlarımı iletin lütfen.cevaplarınızı bekliyorum.Saygılar

Bülent Uzunkaya

Çevrimdışı Harun

  • Administrator
  • Forum Üyesi
  • Yaş: 61
  • İleti: 2877
  • herşey MTK yüzünden...
Ynt: Hornby Digital sistemi ile ilgili bilgiler.
« Yanıtla #9 : Ocak 12, 2007, 23:02:44 »
Harun bey merhabalar.Bende bulunan 4 adet fleischmann lokoya dijital dekoder takmak istiyorum.Malüm fleischmann ın kendi dekoderleri ve kontrol centraları el yakıyor.Bendeki lokoların ikisinde 6 bacaklı dekoder var diğer ikisinde hiç yok.Hornby nin dijital dekoderlerini benim lokolara takarsak çalışırmı?Bu dekoderleri takma işide ayrı bir iş...................

Bülent Uzunkaya

Bülent Bey selamlar,

İsterseniz şöyle yapalım. Siz bana lokolarınızdan 1-2 tanesini gönderin biz onları digitale çevirelim. Şu anda evde olduğum için bilemiyorum ama galiba kumandalardan elimizde 2 adet ve dekoderlerden de 14-15 adet kalmış olması lazım. Diğer yükleme Şubat ayında olacak. Yani acele ediyorsanız ediyorsanız hafta başında gönderin.

Osman bey biraz rahatsız olduğu için haftada 3-4 gün geliyor. Pazartesi selamlarınızı söylerim.
