Proses Helix 1010
« : Eylül 04, 2012, 22:58:22 »
Merhaba,

Muhtemelen emsallerinden çok farklı bir helix sistemi dizayn ediyoruz.

-Tamamen portatif. Yarım saatte kurulup 10 dakikada sökülebilir. dolayısı ile taşınma durumunda ya da kurgu değişikliklerinde kolaylık olur.
-Montaj bittikten sonra çok sağlamdır.
-Eğim açıları %3 ten itibaren ayarlanabilir.
-İlave aksesuarlarla istenildiği kadar yükseltilebilir.
-Sadece rampalar değiştirilerek farklı çaplara ufaltılıp, büyültülebilir.
-Montaj için hiçbir alete, hatta tornavidaya bile gerek yoktur.
-Sadece yuvarlak değil, başka şekillerde de kurulabilir. Mesela 8 şeklinde bir helix yapabilirsiniz. Ne işe yarayacaksa?
-Türkiye'de dizayn ve imal edilir ama malesef Tazmanya'da daha çok satılır. (Bu şaka değil gerçektir)

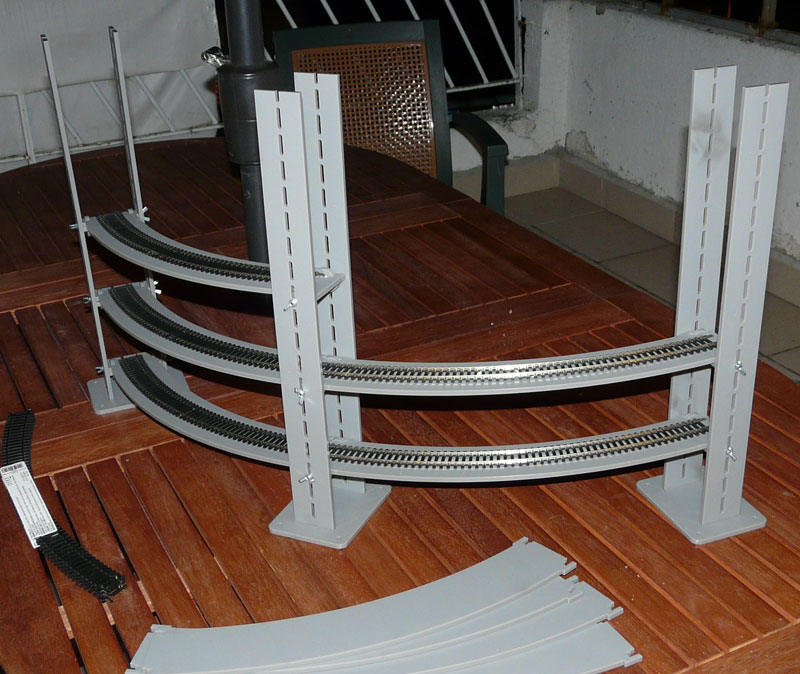

Aşağıdaki resim henüz montaj aşamasında olan bir tanenindir.

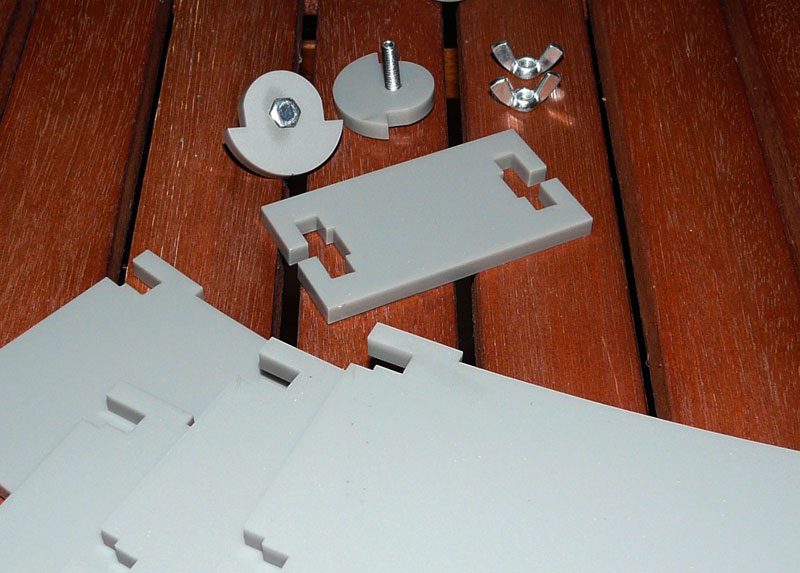

Öyle basit göründüğüne bakmayın, alt resimdeki gibi bir sürü abidik gubidik parçası vardır.






Not: Gördüğünüz gibi "slotcar"cı falan olup trenleri de ihmal etmemişim.

« Son Düzenleme: Eylül 04, 2012, 23:15:59 Gönderen: Harun »

Çevrimdışı Harun

  • Administrator
  • Forum Üyesi
  • Yaş: 62
  • İleti: 2878
  • herşey MTK yüzünden...
Ynt: Proses Helix 1010
« Yanıtla #1 : Eylül 05, 2012, 01:37:56 »
Tazmanya'ya gönderilmek üzere bir adet sipariş etmek istiyorum.  ;D

İşin esprisi ve abidik gubidik parçalara rağmen helix konusuna güzel bir yaklaşım ve tasarım olmuş. Gerçekten tebrikler.

Tasmanya şaka değil aslında orada bir dükkana mal vermeye başladık.

Avrupa'daki bazı markaların 2-3 çember için istedikleri parayla, henüz bilmesem de senin bu ürünün fiyatı karşılaştırılabilir gibi olmayacaktır. Tabii ki iç piyasa dışında yurtdışı için üretim yapman doğru olacak.

Açıkçası fiyat biraz el yakacak gibi. Özellikle Kemal'in elini ama o zaten dandik birşey yaptı. Genelde ahşap yapılıyor ben şeffaf pleksi düşünüyorum görmek açısından. Malzeme fiyatı kontrplağa göre 3-4 misli. Ama dur bakayım ucuz olsun diye bir de MF versiyonu yapılabilir. En az yarı fiyatı olur.

Bunun en iyi tarafı paketinin bitmişe göre çok küçük ve montajının basit ve büyütmeye de müsait olacak olması.

Ölçüleri vermemişsin ama kimin kurgu yapacak yeri var ki bir de gölge istasyon yapsın, alt kata tren indirsin, yukarı tren çıkarsın derken hemen;

1. bunun iki hatlısı da olacak mı ?

Evet

2.auto-reverse modülü ile birlikte olacak mı ?

Bilmem şimdi sen söyledin. Herhalde olmaz.

3. hangi ray geometrilerine uygun olabilecek ?

Bunun yarı çapı 505, çapı 1010 mm yani Hornby radius 3 ama çeşitleri olacak. amerika da bir firmada 180 cm çapta olanını gördüm.

4. İstenirse Raylarla birlikte mi satılacak ?

İstenirse rayları vermiyoruz diyemeyiz, ayıp olur.

5. Proses Teras Kafenin masasında tam dönüş olmadığı için göremedim, yanal kuvvetlere karşı mukavemeti nasıl ? statik duruşunu bir video ile görsek ne iyi olurdu.  kaç şiddetinde sarsıntıya dayanabilir ?

Herşey sıkıştırma prensibine göre, kelebek vidalarla. Bütün rampalar ve dikmeler birbirine çok sıkı birleşiyor, yani sağlam, üstüne oturmazsan.

6. Yolların kenarında korkuluk olacak mı ? hızla inen vagonları da kapsayan hediye DASK olacak mı ?
gibi hem ciddi hem komik soruları da sıralayayım.

Yok korkuluk olmaz herhalde. Ama montaj sırasında üstüne düşmeye karşı bir sigorta olabilir.

Ama hakikaten hoşuma gitti, tebrikler.

Çevrimdışı Kerem Türker

  • Kulüp Üyesi
  • Forum Üyesi
  • Yaş: 33
  • İleti: 245
Ynt: Proses Helix 1010
« Yanıtla #2 : Eylül 06, 2012, 15:39:54 »
Beklediğim ürün en sonunda çıkıyor....

Çevrimdışı Ali Nedim

  • Kulüp Üyesi
  • Forum Üyesi
  • Yaş: 51
  • İleti: 342
  • Üye No: 172
Ynt: Proses Helix 1010
« Yanıtla #3 : Eylül 06, 2012, 21:00:46 »

Merhaba;

Uzun sessizlikten sonra süper bir ürün. Ustad Harun Abicim dünya çapında çok satış yapacak bir ürün. 3.CNC lazım artık.
Tazmanya ya inat TC satışları için almak lazım. Bakalım fiyatları ne olacak?

Syg Svg

Ali Nedim ULUS
Üye No: 172 - TCDD olan ne varsa...

Çevrimdışı GOKHAN OZKAN

  • Kulüp Üyesi
  • Forum Üyesi
  • Yaş: 48
  • İleti: 726
Ynt: Proses Helix 1010
« Yanıtla #4 : Eylül 07, 2012, 15:30:24 »
Harun Bey,
İlk olarak çalışmanızı tebrik ederim.
Bir sorum var. Hazırlamakta olduğunuz bu sitemi Marklin C raylarlada uyumlu olarak kullanabilmek imkanı varmıdır?

Selam ve saygılarımla
G. ÖZKAN

Çevrimdışı Harun

  • Administrator
  • Forum Üyesi
  • Yaş: 62
  • İleti: 2878
  • herşey MTK yüzünden...
Ynt: Proses Helix 1010
« Yanıtla #5 : Eylül 07, 2012, 18:04:20 »
Harun Bey,
İlk olarak çalışmanızı tebrik ederim.
Bir sorum var. Hazırlamakta olduğunuz bu sitemi Marklin C raylarlada uyumlu olarak kullanabilmek imkanı varmıdır?

Selam ve saygılarımla

Gökhan bey merhaba,

Öncelikle şunu belirteyim. Paylaştığım ilk resimler haliyle değişti. Ben sabırsız olduğum için ilk halşyle paylaşıyorum.

Yeni bir ürün çıkartırken son şekline 4-5 aşamadan sonra geliyor. Son şekline bugün/yarın geliyor.

Sorunuza gelince. Tabii ki kullanabilirsiniz. Sadece çapını bilmek gerekiyor. Mesela bu yaptığım yani Helix 1010 modeli 1010 mm çapında, yani, Hornby'nin radius 3 üne karşılık geliyor.

Marklin'in hangi çapta olan viraj raylarına göre yapılacaksa rampaları ona göre yapacağız. Mesela Marklin'in geniş çapları 110 ve 140 cm ise bu çaplarda da rampalar üreteceğiz.

Henüz Marklin çaplarını bilmiyorum. Belki siz yardımcı olursunuz.

Selamlar,

Harun

Çevrimdışı kemalomay

  • Kemal Omay
  • Kurul Üyesi
  • Forum Üyesi
  • Yer: istanbul
  • Yaş: 21
  • İleti: 2816
Ynt: Proses Helix 1010
« Yanıtla #6 : Eylül 07, 2012, 20:27:45 »
Sayın arkadaşım , bu ürüne şapka çıkarıyorum , gördüğüm en kolay en kullanışlı helix bu , bizim  Ufukla yaptığımız helix de güzel oldu ama yaparken canımız çıkmıştı resmen.

On puan ,on puan ,on puan ( Barış Mançonun anısına )
YAŞLANDIĞIMIZ İÇİN OYUN OYNAMAYI BIRAKMAYIZ , OYUN OYNAMAYI BIRAKTIĞIMIZ İÇİN YAŞLANIRIZ.   G.BERNARD SHAW.

Çevrimdışı Harun

  • Administrator
  • Forum Üyesi
  • Yaş: 62
  • İleti: 2878
  • herşey MTK yüzünden...
Ynt: Proses Helix 1010
« Yanıtla #7 : Eylül 21, 2012, 00:14:32 »
Henüz karar veremedim.





Ofiste yer kalmadı yahu... Üselik bu radius3, 101 cm çap...

Çevrimdışı Harun

  • Administrator
  • Forum Üyesi
  • Yaş: 62
  • İleti: 2878
  • herşey MTK yüzünden...
Ynt: Proses Helix 1010
« Yanıtla #8 : Eylül 21, 2012, 23:26:23 »
Çık çık nereye kadar daha yarı yola geldi...


Çevrimdışı Harun

  • Administrator
  • Forum Üyesi
  • Yaş: 62
  • İleti: 2878
  • herşey MTK yüzünden...
Ynt: Proses Helix 1010
« Yanıtla #9 : Eylül 22, 2012, 22:25:55 »



Çevrimdışı haldunabi

  • haldun bağbakan
  • Kulüp Üyesi
  • Forum Üyesi
  • Yer: istanbul-kadıköy
  • Yaş: 65
  • İleti: 1591
Ynt: Proses Helix 1010
« Yanıtla #10 : Eylül 24, 2012, 19:53:05 »
heliks ile işim olmaz ama dizide oynayan artistler çekim mekan ve müzik mükemmeldi...
anlamam ama: bu son parçayı dönderip dönüş yoluna baglassan sonsuzluk makinası gibi olurdu hahahahahah:)

Çevrimdışı fvefa

  • Ferdi Vefa
  • Kulüp Üyesi
  • Forum Üyesi
  • Yaş: 61
  • İleti: 680
    • Ephesus Va
Ynt: Proses Helix 1010
« Yanıtla #11 : Eylül 25, 2012, 15:00:13 »
Haldun abi tam Harungelo vari bir Heliks. Çok güzel olmuş. Yerim olsa anında alırım. Bu arada arka plan müziği koymak ZORUNDA kalmış :) Yoksa ben oradaydım susturamadılar. Her zamanki gibi sürekli Ferda Barbaros ve Kemal'e sataşmakla meşguldum.Tabiiki XXX dolu cümlelerle :))))

Çevrimdışı haldunabi

  • haldun bağbakan
  • Kulüp Üyesi
  • Forum Üyesi
  • Yer: istanbul-kadıköy
  • Yaş: 65
  • İleti: 1591
Ynt: Proses Helix 1010
« Yanıtla #12 : Eylül 25, 2012, 15:30:36 »
ferdicim..
ben bir başka yaratmasında harun için : leonardo da vinci tabiri kullanmıştım..
hani :beyin, zeka ve yaratım benzerliği acısından.
bu arada saydığın kadro ile epeydir bir araya gelemedik.
bir bahane yapalım .
terasta bilimsel konuşmalar.paylaşımlar,heleiks deliks vs konuşalım.
hepinizi opuyorum

Çevrimdışı lima train

  • SEDAT COKER
  • Forum Üyesi
  • Yer: BAKIRKOY
  • Yaş: 48
  • İleti: 83
  • Vicdan ile Zafer kazanılmaz
Ynt: Proses Helix 1010
« Yanıtla #13 : Eylül 25, 2012, 23:14:39 »
Emeği gecen herkezin eline sağlık
Sedat COKER / Lima Train

Çevrimdışı Harun

  • Administrator
  • Forum Üyesi
  • Yaş: 62
  • İleti: 2878
  • herşey MTK yüzünden...
Ynt: Proses Helix 1010
« Yanıtla #14 : Eylül 30, 2012, 23:35:15 »
Yeni gelenlerden...


Çevrimdışı Osman Yalçınkaya

  • Osman Yalç?nkaya
  • Forum Üyesi
  • Yer: istanbul - Suadiye
  • Yaş: 31
  • İleti: 172
Ynt: Proses Helix 1010
« Yanıtla #15 : Ekim 11, 2012, 19:16:36 »
Son videodaki şarkını adını da paylaşırsanız :)

Çevrimdışı Osman Yalçınkaya

  • Osman Yalç?nkaya
  • Forum Üyesi
  • Yer: istanbul - Suadiye
  • Yaş: 31
  • İleti: 172
Ynt: Proses Helix 1010
« Yanıtla #16 : Mart 27, 2013, 19:45:11 »
Son videodaki şarkıyı sormuşum, cevap gelmemiş, çok kırıldım  :)

Bir soru daha ekleyeyim ben buraya, bu helix lerin çapını en fazla ne kadar küçültebiliriz ? Sanırım çapı ayarlanabilir yazmışsınız, katarların dönebileceği minimum çap kaçtır ? ve o çapa ayarlayabilir miyiz ?  (1010 mu yoksa daha küçüğü var mı)

Çevrimdışı koraycenan

  • Kulüp Üyesi
  • Forum Üyesi
  • Yer: istanbul
  • Yaş: 48
  • İleti: 1333
Ynt: Proses Helix 1010
« Yanıtla #17 : Ocak 24, 2014, 08:14:54 »
Harun abim 2 tane helix lazım Z için nasıl yaparız?
z scale,ho scale, rc, yani model ve modelcilkle ilgili herşey...

Çevrimdışı Harun

  • Administrator
  • Forum Üyesi
  • Yaş: 62
  • İleti: 2878
  • herşey MTK yüzünden...
Ynt: Proses Helix 1010
« Yanıtla #18 : Ocak 24, 2014, 12:14:29 »
Harun abim 2 tane helix lazım Z için nasıl yaparız?

Bir tane N için yaptık. Sen tam ray çapını ver ona göre z de yaparız.

Çevrimdışı koraycenan

  • Kulüp Üyesi
  • Forum Üyesi
  • Yer: istanbul
  • Yaş: 48
  • İleti: 1333
Ynt: Proses Helix 1010
« Yanıtla #19 : Ocak 24, 2014, 12:38:49 »
Tamam abi süper söylüyeceğim çift hatlı olursa süper olur
